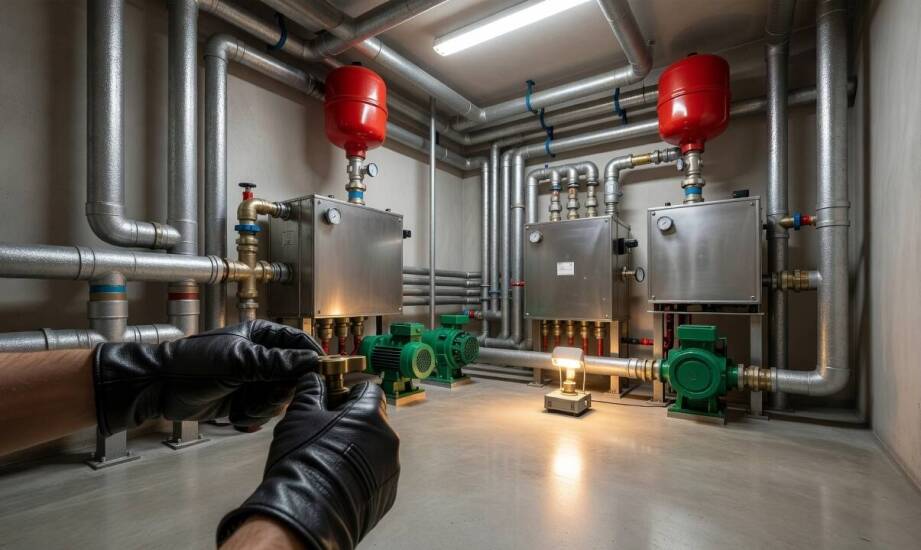

Co naprawdę decyduje o sensie zakupu węzła cieplnego dla budynku wielorodzinnego

Jakie warunki pracy budynku trzeba dokładnie przeanalizować, zanim specyfikacja techniczna węzła cieplnego cokolwiek nam powie o jego rzeczywistym dopasowaniu? Wybór odpowiedniego rozwiązania do wielorodzinnego obiektu mieszkalnego zależy przede wszystkim od rzeczywistego obciążenia cieplnego, dobowego profilu poboru ciepłej wody użytkowej oraz ograniczeń technicznych wynikających z parametrów lokalnej sieci ciepłowniczej. Bez zgromadzenia precyzyjnych danych na temat samego pomieszczenia i potrzeb użytkowników, nawet najbardziej zaawansowane technologicznie urządzenie nie zapewni stabilnych dostaw ciepła i bezpieczeństwa eksploatacji.

Jakie dane techniczne trzeba zebrać przed wyborem urządzenia

Podstawą prawidłowego doboru układu zasilania jest obliczeniowe obciążenie cieplne budynku wyznaczane precyzyjnie według normy PN-EN 12831. Ten wskaźnik uwzględnia straty ciepła zachodzące przez przenikanie przez ściany zewnętrzne, okna czy dach, a także straty wentylacyjne, które w nowoczesnym budownictwie odgrywają kluczową rolę. Rzetelne obliczenia wymagają dodatkowo uwzględnienia strat na mostkach cieplnych oraz zysków wewnętrznych pochodzących od mieszkańców i urządzeń domowych. W przypadku budownictwa wielorodzinnego projektant musi wyraźnie oddzielić zapotrzebowanie na cele centralnego ogrzewania od mocy niezbędnej do przygotowania ciepłej wody użytkowej. Moc dla układu ciepłej wody wyznacza się na podstawie maksymalnego i średniego zużycia w jednostce czasu. Niezbędne jest tu uwzględnienie liczby mieszkańców oraz zastosowanie odpowiednich współczynników jednoczesności poboru, które gwarantują, że w porannym i wieczornym szczycie zapotrzebowania nikomu nie zabraknie ciepłej wody.

Docelowe temperatury pracy układu wynikają z twardych wymagań lokalnego operatora sieci oraz obowiązujących przepisów prawa budowlanego. Po stronie zasilania z sieci miejskiej typowe parametry zimowe wynoszą 120/65°C, natomiast w sezonie letnim dla samego podgrzewu ciepłej wody utrzymuje się często 70/25°C. Z kolei po stronie instalacji odbiorczej wewnątrz nowo powstających lub poddawanych głębokiej termomodernizacji budynków stosuje się standardowo parametry 70/55°C lub 80/60°C. Temperatura wody w punktach czerpalnych musi być bezwzględnie utrzymywana na poziomie 55–60°C, co ogranicza ryzyko namnażania się bakterii Legionella. Kwestie montażowe nakładają natomiast ograniczenia architektoniczne. Urządzenia o dużych mocach grzewczych wymagają odpowiednio przygotowanej przestrzeni technicznej. Należy bezwzględnie zapewnić swobodny dostęp serwisowy z każdej strony urządzenia oraz odpowiednią wentylację pomieszczenia, co szczegółowo określają wytyczne techniczne lokalnego przedsiębiorstwa energetycznego.

Automatyka, pomiary i realny koszt całego przedsięwzięcia

Sercem układu sterowania jest zaawansowana automatyka, która obejmuje czułe regulatory pogodowe, elektroniczne zawory regulacyjne, bezdławnicowe pompy obiegowe i układy opomiarowania. Wzbogacenie węzła o nowoczesne systemy transmisji danych pozwala na bieżący monitoring zużycia nośnika energii i zdalną diagnostykę ewentualnych usterek. Zabezpieczenia po stronie hydraulicznej stanowią fundament bezpiecznej pracy. Zalicza się do nich certyfikowane zawory bezpieczeństwa, filtry siatkowe, naczynia przeponowe oraz zaawansowane układy zapobiegające przekroczeniu maksymalnej dopuszczalnej temperatury powrotu do sieci miejskiej. Te podzespoły decydują o ciągłości działania oraz zgodności z restrykcyjnymi wymogami jakościowymi dostawcy ciepła.

Pełny obraz nakładów na inwestycję wykracza daleko poza samą cenę wymiennika ciepła. Proces inwestycyjny obejmuje sporządzenie pełnego projektu wykonawczego, proces produkcji lub skompletowania podzespołów, bezpieczny transport, montaż mechaniczny i elektryczny, a wreszcie rozruch technologiczny. Profesjonalna sprzedaż węzłów cieplnych opiera się obecnie na dostarczaniu zintegrowanego rozwiązania. Sam projekt musi zawierać wiążące uzgodnienia z operatorem miejskim i precyzyjne obliczenia hydrauliczne poszczególnych obiegów. Instalacja w miejscu przeznaczenia wymaga posiadania odpowiednich uprawnień energetycznych, a proces eksploatacji bazuje na okresowych przeglądach konserwacyjnych. Różnica między zakupem pojedynczego podzespołu a systemem realizowanym całościowo polega na tym, że w drugim wariancie jeden podmiot weryfikuje pełną spójność integracji urządzenia z infrastrukturą budynku.

Ostateczny sens ekonomiczny i techniczny wdrożenia konkretnego układu grzewczego wynika z jego bezbłędnego dopasowania do aktualnej charakterystyki obiektu. Tylko rzetelna analiza całkowitych obciążeń, dobowych profili zużycia i fizycznych możliwości instalacyjnych pozwala wybrać technologię, która zapewni bezpieczeństwo energetyczne na kolejne dekady pracy. Artykuł przygotowano w oparciu o praktykę inżynierską spółki BTS plus, dostarczającej zintegrowane rozwiązania dla branży ciepłowniczej, od projektowania po wytwarzanie układów zasilania. Firma weryfikuje założenia techniczne urządzeń podczas prowadzenia bezpośredniego nadzoru i serwisu przy blisko trzystu węzłach na terenie Trójmiasta i okolic.
